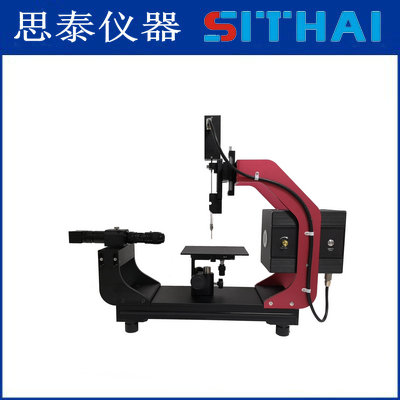

光学接触角测试仪说明



光学接触角测试仪主要用于测量液体对固体的浸润性,通过测量液体对固体的接触角、计算、测定液体的自由能即液体对固体的附着力，张力等指标，可广泛应用保护膜、化工、玻璃、造纸、尽料等领域，作科学研究及教学。

光学接触角测试仪仪器采用现代化工艺制造，仪器采用先进的专用CMOS数字摄像机，配倍高分辨率连续变倍显微镜和高亮度与稳定性好的工业光源，搭配三维样品台，可进行工作台上下、左右、前后等方向移动。实现微量进样及上下、左右精密移动。同时还设计了伸缩杆结构工作台，能适应在不同用户材料厚度加大的场合。仪器框架可以根据式样的大小适量调节，扩大了仪器的使用范围。软件搭配修正功能，测试多次后的结果可以同时保存在同一报告下，能让用户更好的对材料数据进行管控。该仪器设计美观大方、操作简单、符合用户所需。适用于各种行业测定接触角的用户。

产品符合标准：

gb/t24368-2009(玻璃表面疏水污染物检测)

sy/t5153-2007(油藏岩石润湿性测定方法)

astmd724-99(2003)(纸的表面可湿性的试验方法)

astmd5946-2004(塑料薄膜与水接触角度的测量)

iso15989(塑料薄膜和薄板电晕处理薄膜的水接触角度的测量)

技术规格:

接触角测量范围：0-180度

l 接触角分辨率精度：±0.10度

l 接触角测试方法：座滴法

l 接触角分析方法：手动水平测量，手动斜面测量，自动宽高测量法（平面角20°以下标准测试方法），人工切线法,自动椭圆拟合法（平面角20°-120°标准测试方法），曲线法（专测试不规则产品及弧形产品）

0.7-4.5X连续变倍显微镜l 数码CMOS摄像机

l 滴液方式：全自动软件，手动滴液

l 液体精度：0.01ul

l 瞬间截图

l 工作台面尺寸：150mm×120mm

l 工作台移动：上下40mm  左右35mm  前后60mm

l 滴液四维平台：上下100mm  左右100mm

l 显微镜移动：前后80mm（微调3mm）

l 试样尺寸：180mm（宽）80mm（厚）×280mm（长）

l 仪器外形尺寸：200mm（宽）×470mm（长）×450mm（高）
